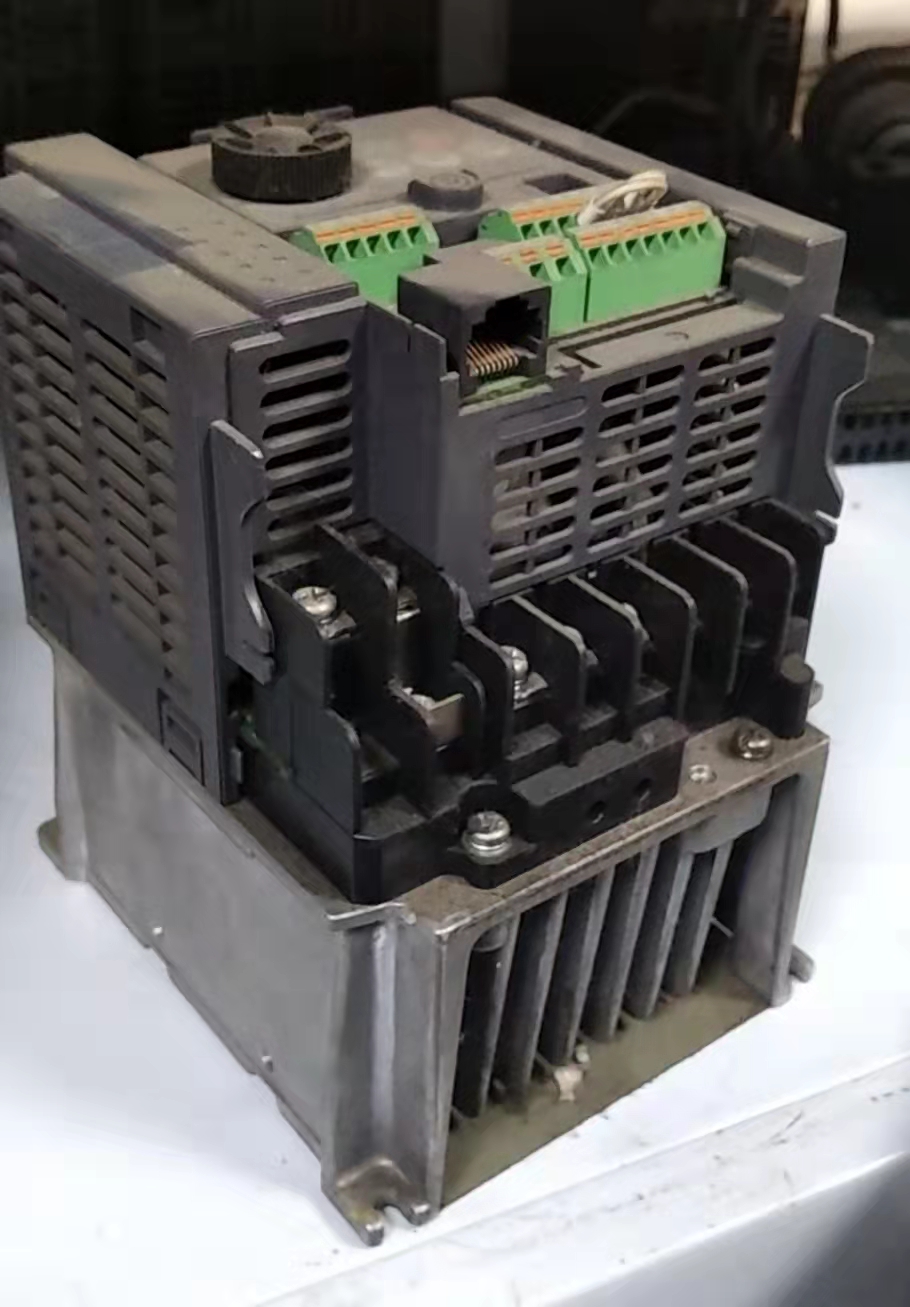

變頻器維修總結：
過電流保護功能變頻器中,過電流保護的對象主要指帶有突變性質的、電流的峰值超過了變頻器的容許值的情形.由于逆變器件的過載能力較差,所以變頻器的過電流保護是至關重要的一環,迄今為止,已發展得十分完善.
(1)過電流的原因1、工作中過電流即拖動系統在工作過程中出現過電流.其原因大致來自以下幾方面:①電動機遇到?jīng)_擊負載,或傳動機構出現“卡住”現象,引起電動機電流的突然增加.②變頻器的輸出側短路,如輸出端到電動機之間的連接線發生相互短路,或電動機內部發生短路等.③變頻器自身工作的不正常,如逆變橋中同一橋臂的兩個逆變器件在不斷交替的工作過程中出現異常。例如由于環境溫度過高，或逆變器件本身老化等原因，使逆變器件的參數發生變化，導致在交替過程中，一個器件已經導通、而另一個器件卻還未來得及關斷，引起同一個橋臂的上、下兩個器件的“直通”，使直流電壓的正、負極間處于短路狀態。2、升速時過電流當負載的慣性較大，而升速時間又設定得太短時，意味著在升速過程中，變頻器的工作效率上升太快，電動機的同步轉速迅速上升，而電動機轉子的轉速因負載慣性較大而跟不上去，結果是升速電流太大。3、降速中的過電流當負載的慣性較大，而降速時間設定得太短時，也會引起過電流。因為，降速時間太短，同步轉速迅速下降，而電動機轉子因負載的慣性大，仍維持較高的轉速，這時同樣可以是轉子繞組切割磁力線的速度太大而產生過電流。
（2）處理方法1、起動時一升速就跳閘，這是過電流十分嚴重的現象，主要檢查①工作機械有沒有卡住②負載側有沒有短路，用兆歐表檢查對地有沒有短路③變頻器功率模塊有沒有損壞④電動機的起動轉矩過小，拖動系統轉不起來2、起動時不馬上跳閘，而在運行過程中跳閘，主要檢查①升速時間設定太短，加長加速時間②減速時間設定太短，加長減速時間③轉矩補償（U/F比）設定太大，引起低頻時空載電流過大④電子熱繼電器整定不當，動作電流設定得太小，引起變頻器誤動作這些是我們工作時的經驗，希望我們的電工在平時多看看書，理論知識加上實踐工作努力，那我們一定能做好每一件事情！祝你們工作愉快！電壓保護功能
1、過電壓保護產生過電壓的原因及處理方法：
①電源電壓太高②降速時間太短③降速過程中，再生制動的放電單元工作不理想，來不及放電，請增加外接制動電阻和制動單元；④請檢查放電回路有沒有發生故障，實際并不放電；對于小功率的變頻器很有放電電阻損壞：
2、欠電壓保護產生欠電壓的原因及處理方法：①電源電壓太低②電源缺相；③整流橋故障：如果六個整流二極管中有部分因損壞而短路，整流后的電壓將下降，對于整流器件和晶閘管的損壞，應注意檢查，及時更換。
逆變器件的介紹：1.SCR和GTO晶閘管⑴普通晶閘管SCR曾稱可控硅，它有三個極：陽極，陰極和門極。SCR的工作特點是，當在門極與陰極間加一個不大的正向電壓（G為+，K為—）時，SCR即導通，負載Rl中就有電流流過。導通后，即使取消門極電壓，SCR仍保持導通狀態。只有當陽極電路的電壓為0或負值時，SCR才關斷。所以，只需要用一個脈沖信號，就可以控制其導通了，故它常用于可控整流。作為一種無觸點的半導體開關器件，其允許反復導通和關斷的次數幾乎是無限的，并且導通的控制也十分方便。這是一般的“通-斷開關”所望塵莫及的，從而使實現異步電動機的變頻調速取得了突破。但由于變頻器的逆變電路是在直流電壓下工作的，而SCR在直流電壓下又不能自行關斷，因此，要實現逆變，還必須增加輔助器件和相應的電路來幫助它關斷。所以，盡管當時的變頻調速裝置在個別領域（如風機和泵類負載）已經能夠?qū)嵱?，但未能進入大范圍的普及應用階段。
⑵門極關斷（GTO）晶閘管SCR在一段時間內，幾乎是能夠承受高電壓和大電流的唯一半導體器件。因此，針對SCR的缺點，人們很自然地把努力方向引向了如何使晶閘管具有關斷能力這一點上，并因此而開發出了門極關斷晶閘管。GTO晶閘管的基本結構和SCR類似，它的三個極也是：陽極（A）、陰極（K）和門極（G）。其圖行符號也和SCR相似，只是在門極上加一短線，以示區別。GTO晶閘管的基本電路和工作特點是：①在門極G上加正電壓或正脈沖（開關S和至位置1）GTO晶閘管即導通。其后，即使撤消控制信號（開關回到位置0），GTO晶閘管仍保持導通?？梢?，GTO晶閘管的導通過程和SCR的導通過程完全相同。②如在G、K間加入反向電壓或較強的反向脈沖（開關和至位置2），可使GTO晶閘管關斷。用GTO晶閘管作為逆變器件取得了較為滿意的結果，但其關斷控制較易失敗，故仍較復雜，工作頻率也不夠高。而幾乎是與此同時，大功率管（GTR）迅速發展了起來，使GTO晶閘管相形見絀。因此，在大量的中小容量變頻器中，GTO晶閘管已基本不用。但其工作電流大，故在大容量變頻器中，仍居主要地位。逆變器件的介紹：上次我們向大家介紹了普通晶閘管（SCR）和門極關斷晶閘管（GTO），最重要是讓大家了解變頻器中逆變器件是如何工作的，它們起到什么作用！接下來我們講：大功率晶體管（GTR）-大功率晶體管，也叫雙極結型晶體管（BJT）。
