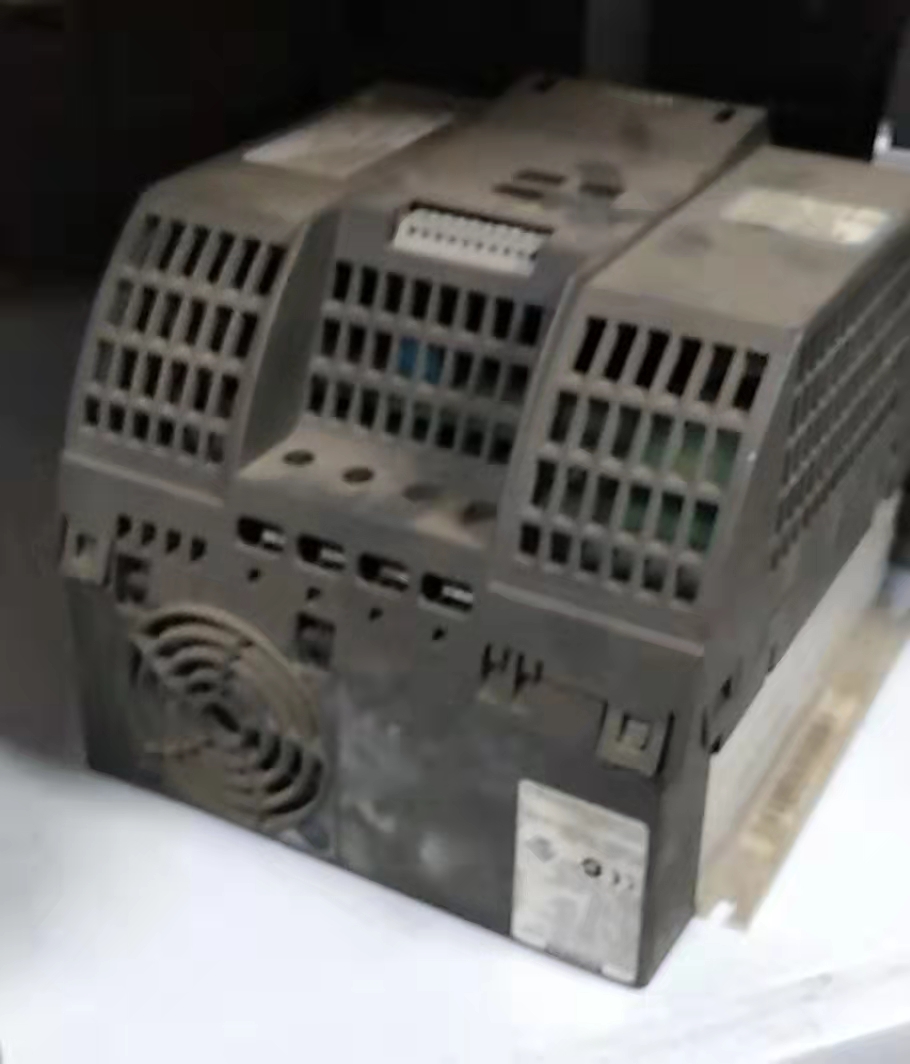

實例二、富士5000G11S變頻器運轉一直很正常突然操作面板顯示OH1(散熱片過熱報警開機觀察內部散熱風扇工作正常沒有發現過熱的地方報警無法解除變頻器無法正常工作不知道是什么原因我進行了如下操作1。使用操作面板上的RESET鍵報警無法解除。
使用接點輸入端子X1--X9)的功能把其中一端子的功能設為8報警復位RST)再RST和CM之間進行OFF--ON--OFF操作報警無法解除。問題解決了控制電路有問題。風扇的測速線斷了并使用了第二種方法X1--X9)的功能。FUJI的G11S變頻器新增風扇工作檢測功能其機內直流風扇是三線風扇其中黃色線是反饋線當風扇不轉或反饋信號出現問題變頻器立即OH1報警且不能復位。如風扇旋轉正?？蓪ⅫS線與黑線短接排除故障
實例三、富士G9變頻器維修富士G9變頻器故障現在為上電無顯示。接到手估計可能是變頻器開關電源損壞打開變頻器檢查開關電源線路但是經檢查開關線路都無損壞在DC正負處上直流電壓也無顯示這個時候要估計到可能是驅動問題將驅動電路初所有電容拆下發現有個別電容漏液更換新的電解電容再次上電后正常工作。
實例四、富士P11變頻器維修一臺FRN11PS-4CX設備故障為上電立即有時為幾秒顯示OC3報警并且復位動作不正常有時能復位有時不能復位。將一臺故障情況為帶載運行時顯示OH1、OH3的CPU板替換上之后該設備故障情況為上電立即顯示OC1報警-
可以復位幾秒后又顯示OL報警-不能復位而將此設備的主板換到運行時顯示OH1、OH3的機體7.5P11上時能正常運行也不報警。說明該設備的主板末壞是電源驅動板壞了而顯示OH1、OH3報警的7.5P11的機器為主板有問題驅動板沒問題。
實例五、富士變頻器無顯示故障原因檢測分析這臺富士(frn5.5g一4ce)5.5kw變頻器通電開機時無任何反應,用儀器測量時根本無電壓輸出,初步診斷為電源部分有故障存在或cpu基板電源對地短路問題,拆開機殼重新通電測量cpu基板無短路問題,這樣就確定在電源部分出現故障,檢查電源部分時發現有“吱吱”的響聲出現,仔細辨認后發現是在開關電源部分里變壓器所發出此種聲音,由此判斷開關電源啟動電壓閥值低所造成,用萬用表測量時發現只有13v左右的電壓還不斷下降,檢查電源啟動ic時發現基準電壓已經低于最低要求值16v,屬于那種欠壓鎖定閥值低現象導致開關電源無法激活整機不能正常工作的情況。測量限流電阻時沒有發現開路或變值,開關管也沒有壞的跡象,更換電源啟動ic后故障仍然存在沒有任何變化。處理經過周思考慮后畫下該電路的開關電源部分,通過電路分析時發現原來在限流電阻后供給啟動ic電壓有一個15uf/5v電解電容,它的作用重要是激活開關電源啟動并使它正常工作,由此懷疑是這個電解電容變值所引起,更換一個同型號的電解電容后故障仍然沒有解決,再換一個比原來容量耐壓大一點的電解電容uf/50v,果真解決了問題,有電壓輸出,顯示器有顯示了,后分析發現原來電解電容用來激活開關電源啟動。
實例六、富士變頻器報過流一臺frn0g114cx變頻器(配套00kw
鼓風機電機)一啟動就過流跳閘按照上步進行檢查發現有一相電纜在電機接線盒處接地為外部接地短路
5 驅動板與主板的替換問題
(1)7.5G 1118.5P11功率等級系列P型變頻器與小一級容量的G 型變頻器的容量的驅動板可以互換;
()在更換不同功率的E型變頻器的主板時先進入F00功能代碼之后同時按住Stop、Run和Pro鍵進入U參數(THR與CM端子必須短接且FWD與CM斷開)選擇與該變頻器主體同容量的主控程序參數設置;其次F01F06參數也應按要求修改或確認步驟同F(xiàn)00;當修改完U參數后一定要記得重新恢復出廠設置以保存修改完的U 參數。
(3) 不同容量的G/P型主板在某一容量范圍內(30kW以下是同一規格尺寸30kW以上是同一規格尺寸)可以互換其修改主控程序內的C參數步驟與E型機器修改大同小異。
6 一些外部硬件配置時需注意的問題
(1) 直流電抗器和交流進線電抗器直流電抗器并不能完全替代交流進線電抗器。直流電抗器的主要作用是提高功率因數和對中間直流環節的電容提供保護;但在三相進線電壓嚴重不平衡或該電網內有可控硅負載的場合進線電抗器的優勢就明顯體現出來:它主要保護電源對整流橋和充電電阻的沖擊。對于小功率(7.5kW以下)單獨用進線電抗器要比用直流電抗器的效果好得多。
